Hướng dẫn cách tính toán thông gió nhà xưởng chính xác (Phần 1)

Đăng bởi MKT Phương Linh vào lúc 22/09/2021

Trong quá trình máy móc, thiết bị hoạt động tại nhà xưởng rất dễ sản sinh ra nhiệt năng, bụi bẩn vào môi trường. Bên cạnh đó sự tác động của điều kiện nhiệt độ cao của thời tiết nước ta cũng khiến cho không gian bên trong nhà xưởng nóng bức hơn. Do đó, thông gió nhà xưởng được xem là giải pháp làm mát hiệu quả giúp hạ nhiệt độ, thanh lọc môi trường, bảo vệ sức khỏe của người lao động. Cùng tìm hiểu hướng dẫn cách tính toán thông gió nhà xưởng sau đây cùng Phương Linh để tìm ra phương án làm mát thông gió nhà xưởng hiệu quả nhé.

Vì sao phải thông gió nhà xưởng?

Thông gió nhà xưởng là việc làm bắt buộc khi thi công xây dựng nhà xưởng. Song không phải ai cũng biết được lý do vì sao phải thực hiện thông gió cho nhà xưởng. Để giúp khách hàng hiểu rõ hơn dưới đây là một số lý do giải thích:

– Khi xây dựng hệ thống thông gió cho nhà xưởng sẽ làm cho không khí bên trong của nhà xưởng được lưu thông. Điều này giúp cho không khí oi bức và ô nhiễm do bụi của không gian nhà xưởng được thoát ra bên ngoài. Đồng thời đưa không khí tươi, trong lành và mát mẻ từ ngoài môi trường vào bên trong giúp cho người lao động bên trong được thoải mái và làm việc hiệu quả.

– Hệ thống thông gió có cấu tạo và phương thức lắp đặt vô cùng đơn giản. Chính vì vậy chi phí lắp đặt của nó tương đối thấp giúp tiết kiệm chi phí đầu tư ban đầu.

– Ngoài ra hệ thống này còn giúp tiết kiệm điện năng giúp người dùng giảm được chi phí làm mát nhà xưởng so với khi sử dụng những phương pháp khác.



Các tính toán thông gió nhà xưởng

Trước khi tính thông gió nhà xưởng, thì bạn phải tính được lưu lượng thông gió cần sử dụng tại đây.

Công thức tính toán thiết kế lưu lượng thông gió nhà xưởng

Một trong những công đoạn quan trọng trong quá trình tính toán thiết kế hệ thống thông gió nhà xưởng là xác định lưu lượng gió cần thiết. Qua đó, đội ngũ kỹ sư mới có thể lên bản thiết kế phù hợp, lựa chọn thiết bị mang lại hiệu quả cao. Tham khảo hai cách tính lưu lượng gió phổ biến dưới đây.

+ Cách tính lưu lượng thông gió theo thể tích nhà xưởng

Dựa vào thể tích nhà xưởng hoặc xí nghiệp, doanh nghiệp áp dụng công thức tính lưu lượng gió sau: Tg = X*T

Trong đó:

  • X là số lần không khí trong xưởng cần được thay thế (lần/giờ).
  • T là thể tích nhà xưởng, xí nghiệp (T = DxRxC), (m3).
  • Tg là tổng lưu lượng thông gió cần thiết cho nhà xưởng (m3/h).

+ Cách tính lưu lượng thông gió nhà xưởng dựa theo số người

Cách tính toán lưu lượng hệ thống thông gió nhà xưởng thứ 2 dựa trên số người lao động làm việc trong nhà xưởng.

Tại Việt Nam, nhà nước quy định mỗi người lao động cần cung cấp 20m3 gió tươi trong một giờ. Do vậy, lưu lượng gió tươi cần cung cấp vào nhà xưởng được tính bằng việc áp dụng công thức: Tg = N*20

Trong đó:

  • N là số người lao động làm việc trong nhà xưởng (N = Diện tích/0.7).
  • Tg là tổng lưu lượng thông gió cần thiết cho nhà xưởng (m3).

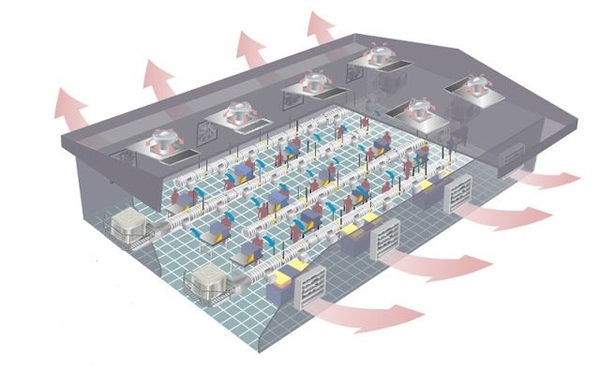

Xây dựng hệ thống thông gió nhà xưởng giúp cho không khí trong nhà xưởng được lưu thông.

Công thức tính toán thiết kế hệ thống thông gió nhà xưởng

Sau khi tính được lượng gió cần cung cấp, doanh nghiệp tiến hành tính toán thiết kế hệ thống quạt, đường ống thông gió và số lượng tấm Cooling Pad trong nhà xưởng sao cho phù hợp. Dưới đây là 3 công thức và cách tính thông gió nhà xưởng mà bạn có thể sử dụng để tìm ra các giá trị trên.

+ Cách tính số lượng thiết bị quạt thông gió nhà xưởng

Xác định số lượng quạt cần dùng là một bước không thể thiếu trong tính toán thiết kế hệ thống thông gió nhà xưởng. Khi xác định chính xác số lượng thiết bị quạt thông gió nhà xưởng cần sử dụng, doanh nghiệp có thể đo lường chi phí nhanh chóng. Công thức tính đơn giản như sau: M = Tg/Q

Trong đó:

  • Tg là tổng lưu lượng gió tươi cần cung cấp cho nhà xưởng (m3/h).
  • Q là lưu lượng gió của thiết bị quạt (m3/h).
  • M là số lượng quạt thông gió cần dùng.

+ Công thức tính toán thiết kế đường ống thông gió nhà xưởng

Hiện nay để tính toán thiết kế hệ thống đường ống thông gió nhà xưởng, các doanh nghiệp có thể sử dụng nhiều cách khác nhau, song nhìn chung các cách đều quy về phương pháp dưới đây.

Bước 1: Xác định tốc độ gió của đoạn ống đầu tiên (ω1), sau đó dựa trên lưu lượng gió (L) để tính diện tích tiết diện (f) của đoạn ống đó theo công thức: f = L/ω

Bước 2: Tiếp tục tính toán tốc độ gió của các đoạn ống khác thuộc hệ thống thông gió nhà xưởng theo công thức: p*[(ω1)^2 – (ω2)^2]/2 – ∑Δp12 = 0

Trong đó:

  • ω1: Tốc độ gió của đoạn ống đầu tiên.
  • ω2: Tốc độ gió của đoạn ống thứ 2.
  • ∑Δp12: Tổng tổn thất điện áp tính từ điểm phân nhánh 1 đến điểm phân nhánh 2.

Sau đó dựa vào tốc độ và lưu lượng gió của đoạn kế tiếp để xác định diện tích tiết diện đoạn đó: f2 = L2/ω2.

Bước 3: Lặp lại cách tính toán ở bước 2 cho đến khi xác định được tốc độ và kích thước của tất cả các đoạn ống còn lại trong hệ thống thông gió nhà xưởng. Tổng chiều dài của đường ống chính bằng tổng chiều dài của các đoạn ống cộng với chiều dài cút.

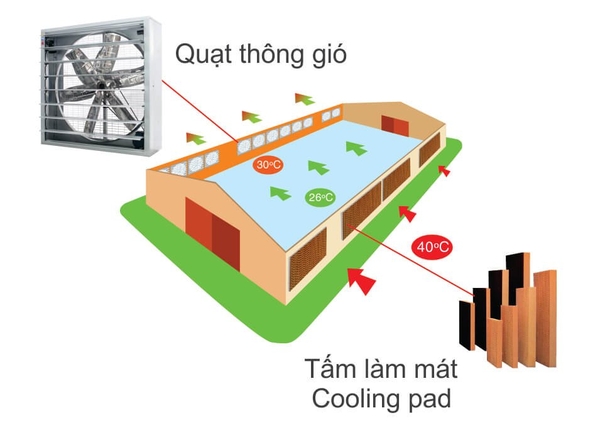

+ Công thức tính số lượng tấm Cooling Pad sử dụng

Cooling Pad là bộ phận quan trọng có vai trò trao đổi nhiệt trong hệ thống thông gió nhà xưởng.

Để tính toán số lượng tấm Cooling Pad cần sử dụng để thiết kế hệ thống thông gió nhà xưởng, cần tuân theo các bước sau:

Tính tổng diện tích tấm Cooling Pad: S = V*X/9000

Trong đó:

  • V là thể tích nhà xưởng (V = DxRxC), (m3).
  • X là số lần thay đổi gió tươi.
  • S là tổng diện tích tấm Cooling Pad (m2).



Bố trí hệ thống thông gió nhà xưởng sao cho hợp lý?

Dựa vào những tính toán lắp đặt hệ thống thông gió nhà xưởng cơ bản trên, doanh nghiệp có thể lên bản vẽ chi tiết và phù hợp với yêu cầu của công trình. Để đảm bảo hiệu quả cho hệ thống, doanh nghiệp cần tuân thủ theo quy trình thiết kế hệ thống thông gió nhà xưởng.

Bên cạnh đó, doanh nghiệp cần đặc biệt chú ý tới những tiêu chí cần có của bản thiết kế chuẩn, bao gồm:

  • Đảm bảo hệ thống được thiết kế phù hợp diện tích.
  • Bản thiết kế đáp ứng nhu cầu thông gió làm mát của nhân công, máy móc.
  • Bản thiết kế cung cấp đầy đủ về số lượng trang bị, chi phí.
  • Vị trí lắp đặt trang thiết bị đáp ứng hiệu quả.



Trên đây là hướng dẫn của chúng tôi về cách tính toán hệ thống thông gió nhà xưởng. Bạn có thể dựa vào đó để trang bị, mua sắm các thiết bị với số lượng phù hợp đáp ứng nhu cầu thông gió, làm mát nhà xưởng phục vụ sản xuất của doanh nghiệp mình.
